什么是錐管螺紋 PT ？

這種螺紋主要用于要求密封性的管道、管件、流體設備等的連接，但與R圓錐螺紋不同的是，國際標準ISO管道用圓錐螺紋沒有規定它。

用于管道的 PT 錐螺紋。

與 PF 螺釘一樣，它們?cè)跇?biāo)準中單獨列為“附件 1（規定）”。對于 PT，符號“PT”用于圓錐內螺紋和圓錐外螺紋。

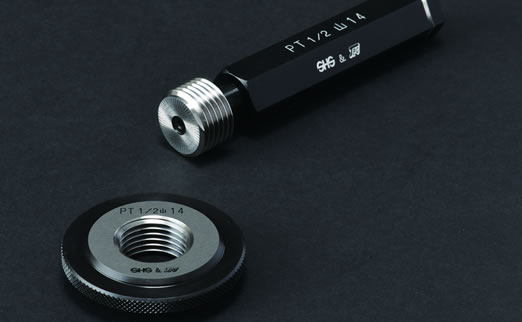

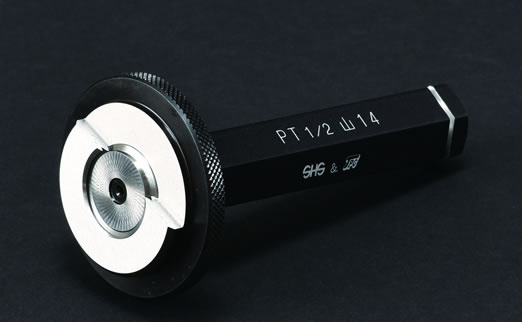

管用錐螺紋量規 PT

錐螺紋塞規和錐螺紋環規的符號為“PT”。

訂購時，除了尺寸外，請告知我們您是否訂購塞規、環規或塞環套件。

如果是一套，則成對生產。

需進行尺寸檢驗的產品

管用錐螺紋量規 PT JIS B0253（附錄）

主要用于需要密封性的連接的螺紋 傳統的 JIS 級管用錐螺紋

管道用錐螺紋量規PT檢驗方法

錐形螺紋是從入口到背面逐漸變細的內螺紋。因此，如果插入螺塞規，它總是會停在某個地方。沒有穿越。

同樣，對于外螺紋，從前到后螺紋會變粗。即使我嘗試將螺旋環規穿過它，它也會在中途停止。

 因此，在檢查錐螺紋時，我們判斷螺紋量規能進入內螺紋或外螺紋多遠。

含義相同，但表達方式不同，表示螺旋規停止的地方。

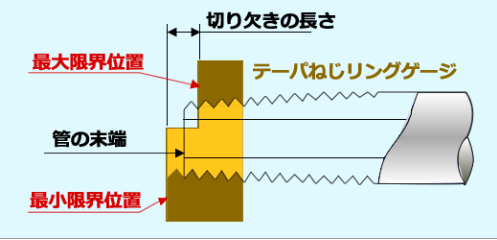

管道用錐外螺紋 PT的檢驗

將外螺紋尖端插入管錐螺紋環規的非階梯側。當它停止時，查看外螺紋尖端的位置。

管用錐螺紋環規上的臺階稱為槽口，如果外螺紋的尖端位于槽口之間，則測試通過。

如果它無法到達凹口或者突出超過凹口，則被拒絕。

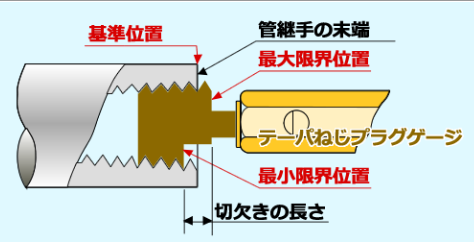

管道用錐形內螺紋 PT的檢驗

錐形管螺紋塞規在手柄附近有一個凹口。將其從尖端插入內螺紋，并根據內螺紋末端在槽口中停止的位置來判斷。如果內螺紋的端面停在槽口之間則通過。如果無法達到缺口或超出缺口太多，則會被拒絕。

管道用錐形內螺紋PS的檢驗

這是管側有平行內螺紋時的檢查方法。
