NAKANISHI高速主軸夾頭更換以及刀具更換方法

NAKANISHI高速主軸夾頭更換以及刀具更換方法

工具的更換：

夾頭上未插入工具時，切勿緊固夾頭螺母。過于緊固夾頭，會造成內部的夾頭和夾頭螺母卡爪脫落的原因。如果卡爪脫落的話，即使松動夾頭螺母夾頭仍會留在主軸內而不能取出。

①在主軸上套上附帶的12mm扳手進行緊固。

②在夾頭螺母上套上附帶的14mm扳手朝逆時針方向轉動，夾頭松動后取下工具。(轉動約1圈夾頭螺母可緊固1次，再次轉動后夾頭被打開。③插入另外的工具，將夾頭朝順時針方向轉動使工具固定。

夾頭的更換方法：

把夾頭裝到夾頭螺母上的時候，請保證使夾頭槽準確地進入螺母卡鉤。否則在擰緊螺母后，有時夾頭會留在主軸內，無法取出。

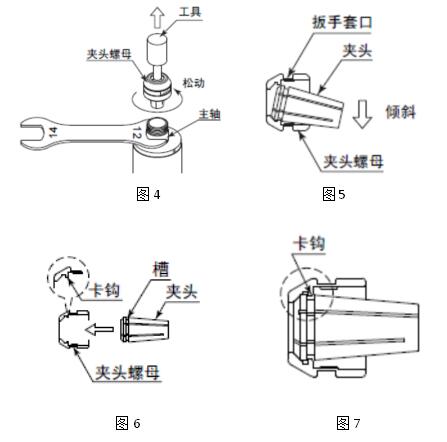

①按照“5. 工具的更換方法”在插入工具的狀態(tài)下松動夾頭螺母，轉動夾頭螺母直至從主軸上脫落為止，與工具一起從主軸上拔下。然后，再將工具從夾頭上取下。(圖－4)

②用手拿住夾頭螺母，將夾頭朝扳手套口方向傾斜的話，夾頭就能取下。如果不能取下夾頭時，可將夾頭朝另一個扳手套口方向傾斜。(圖－5)

③"安裝夾頭的時候，手持夾頭螺母，安裝夾頭（圖- 6）。

安裝困難時，向夾頭螺母的扳手套口方向傾斜一點放入會比較容易安裝。（圖- 5）。

此時，確認夾頭槽是否準確地進入了夾頭螺母的卡鉤（圖- 7）。"
