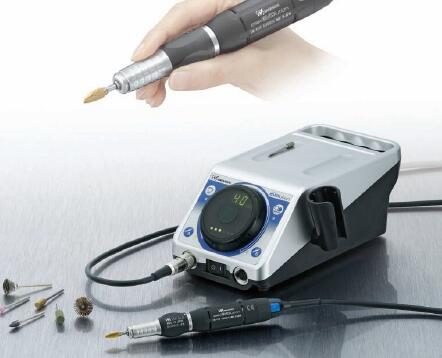

感謝您購買Emax EVOlution。此產品專為打磨，拋光，修模，鏡面加工范圍廣泛的材料從鋁模具硬質合金模具?？梢允褂酶鞣N各樣的工具，如金剛石打磨頭，各種橡膠磨頭，各種羊毛及其他柄徑3mm 打磨工具。請仔細閱讀本使用說明書后方可使用。若您能長期使用本產品，我們將備感榮幸。
| 產品標準配件： 1.型號：EV410-230 2.產品類別：無碳刷電動打磨機 3.套件內容：電源控制（NE249) 1 個 4.扭矩馬達：（ENK-410S) 1 支 5.打磨頭：IR-310 1 支 6.標準配件：彈簧夾頭Ф3mm（CHH-3.0), Ф2.35mm(CHH-2.35)夾頭：1 個機頭架：1個 7.開口扳手（7*5.1):1 把L 型扳手：1 把 卡位扳手(K-233):2 枚 8.打磨頭紡織插架1 個 |
產品介紹：
| |

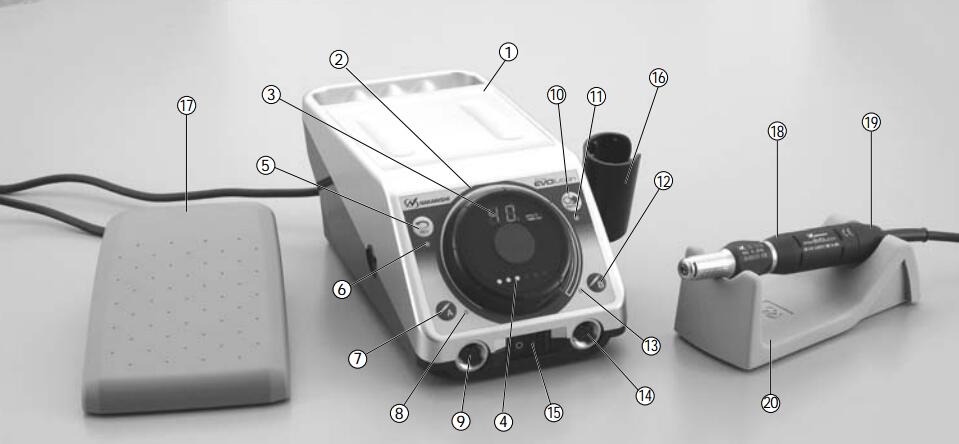

1.機體電源 2.轉速調整盤 3.轉速顯示 4.LED 負荷顯示燈 5.反轉按鍵 6.反轉LED 顯示燈 7.開關按鍵A 8.打磨筆A 啟動LED 顯示燈 9.打磨筆連接插口A 10.轉速固定 11.轉速固定LED 顯示燈 12.開關按鍵B 13.打磨筆A 啟動LED 顯示燈B 14.打磨筆連接插口B 15.電源開關 16.打磨筆放置插架 17.腳踏開關(選配） 18.打磨筆 19.按鍵開關 20.打磨筆放置架 |
2.打磨筆連接：

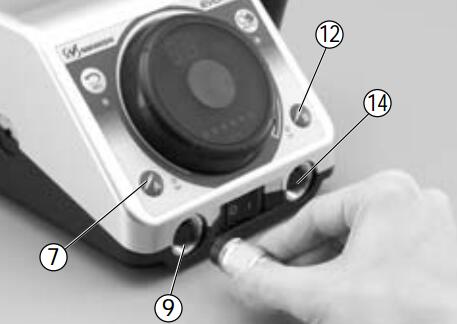

| 1 打磨筆連接（如左圖1） 使用連接打磨筆有A (9),B (14) 倆個插口， 可以連接兩只打磨筆，但是兩只打磨筆不 能同時使用。連接A 插口時按A （7）啟 動按鍵就可以啟動打磨筆。也可以按打磨 筆上面的啟動鍵。 2.腳踏開關連接。 機體電源后面有一插口，用來連接腳踏開 關。 |
3.機體電源功能介紹：
|

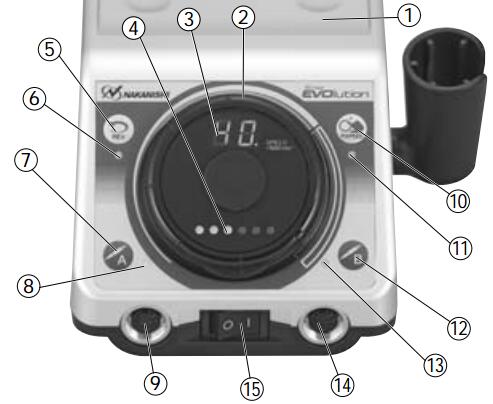

①機體電源 ②轉速調整盤，用來調整打磨筆轉速。 ③轉速顯示，轉速是以1000 為單位，（如顯示是40， 表示當前轉速為40000 轉/min-） ④LED 負荷顯示燈?？偣灿? 個LED 顯示燈，3 綠2 橙1 紅。紅色表示在允許范圍內，橙色表示過 載，紅色表示過載即將斷開運行。 ⑤反轉按鍵 ⑥當LED 燈亮起時，表示當前狀態處于反轉運行。 ⑦啟動按鍵A，連接打磨筆可以按此鍵啟動。 ⑧當LED 燈亮起時，表示當前處于運行狀態。 ⑨連接插口，連接打磨筆。 ⑩FIXPEED 按鍵是速度固定，有些打磨頭轉速不能過高，可以長按FIXPEED 按鍵將轉速固 定在允許范圍內，以保證使用安全。如需要取消轉速，先將打磨筆處于停止?fàn)顟B(tài)，按FIXPEED 鍵取消，將轉速調至所需轉速在啟動。（FIXPEED 設置最高30000min-） 11.當FIXPEED LED 燈亮起時，表示當前轉速已固定。相反，當FIXPEED LED 熄滅時， 表示固定轉速已經取消。 12.啟動按鍵B，連接打磨筆可以按此鍵啟動。 13.當LED 燈亮起時，表示當前處于運行狀態。 14.連接插口，連接打磨筆。 15.電源總開關，打磨機停止運行可以按此鍵將電源斷開。 |
4.保險更換：

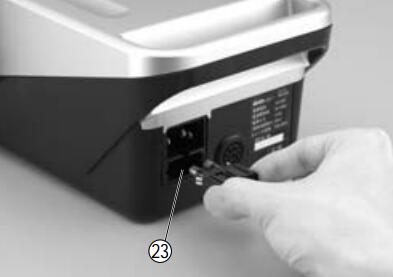

| 保險在機體電源箱后端電源插口下方（如左圖23），如果在 使用過程中插錯電源或者電壓不穩定導致保險燒掉需要更換保 險絲。（請勿在保險燒掉后繼續使用，這樣會導致電源內部電 板燒毀） 。取出保險更換新保險即可。（ T1.6AH250V for 120V,T300mAH250V for 230V) |
5.打磨筆前端工具裝夾：

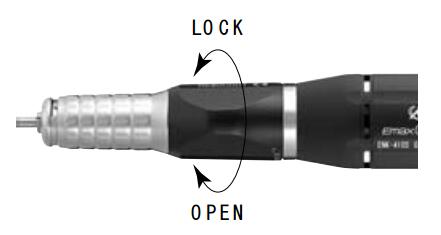

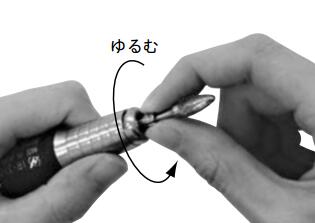

| 打磨筆前端上有標注Open（打開）和Lock（鎖緊）。 采用左松右緊，左示意圖。旋轉至Open （打開）前 端夾頭會打開，可以裝夾工具。如金剛石打磨頭，各 種橡膠磨頭，各種羊毛頭等其他柄徑3mm 工具。如 需裝夾2.35mm 工具，請更換2.35mm 夾頭。打磨筆 在旋轉使用時請勿旋轉打開更換工具，這樣會損傷打 磨筆內部。 |
注意：在旋轉Open（打開）或者LOCK（鎖緊）過程中，中間設有夾持固定狀態，不管是
打開還是鎖緊都會感覺到一聲輕響，請勿在此位置啟動，這樣會出現報警。
6.換打磨筆前端夾頭：
|

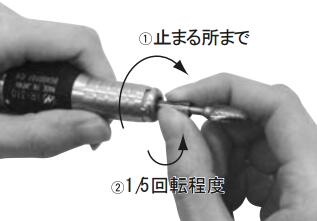

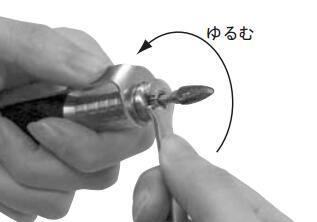

①如果使用需要更換夾頭，更換夾頭前請將機體電源關閉，在標準配件里配有可以拆裝夾 頭的扳手。(參照圖一）將夾頭松開。 ②夾頭松開后可以用手快速松開 ③取出夾頭，更換所需要的夾頭，鎖緊即可。 |
如果您購買NSK打磨機EV410-230看到此說明還不清楚請您致電春亨工具0755-29695109,專業的技術工程師為您解答。
