E3000系列電主軸如何實現一拖四使用方式？

    在機加工領域，一個工件的成型需要經過多種工序才能完成，其中加工銑削部分需要根據不同的加工性能需要選用不同的刀具。頻繁地更換刀具會大幅降低生產效率，日本NAKANISHI電主軸E3000系列為提高多刀具加工效率，節省投入成本，實現一拖四加工模式（既一臺控制器控制＋四支電主軸加工）。

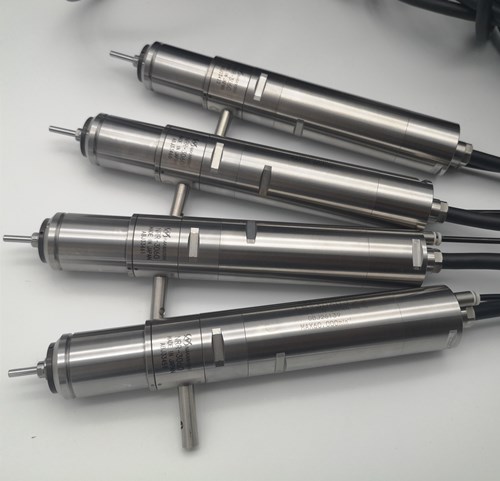

    常規電主軸套裝是由（主軸頭+電馬達+電纜線+控制器）四部分組成，如加工時需要四把刀，正常來說需要投入四套常規電主軸套裝，但現在有個更方便節約的方式，就是增加一臺選配器，通過這臺選配器來跟四支電主軸相連，這樣就能省下三臺控制器的投入，并且統一系統控制，方便快捷不易出錯，有一點要特別注意的是：一拖四加工模式的四支電主軸不能同時工作。

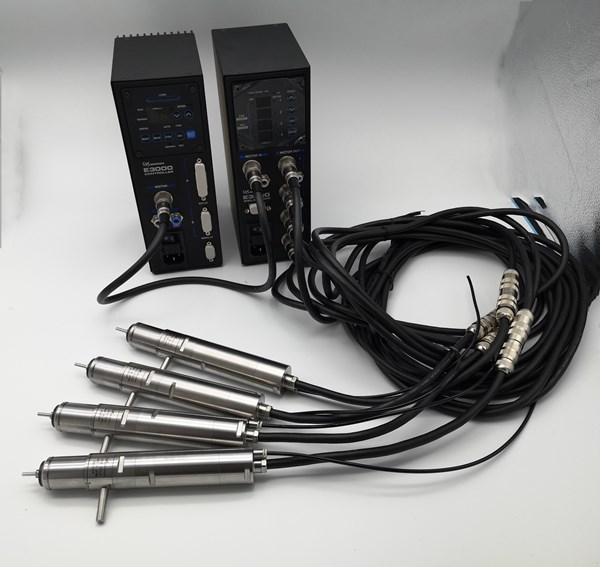

                                                                        圖為NRR-3060主軸一拖四配置圖

    E3000系列電主軸一拖四（主軸頭*4+電馬達*4+電纜線*4+選配器*1+控制器*1）安裝步驟如下：

    1、主軸頭尾端與電馬達前段通過螺紋相連接，要注意的是：兩者中間部位的聯軸器需對準方可放進。

    2、電馬達尾端與電纜線前段通過螺紋相連接，要注意的是：凹凸點部分對準方可放進。

    3、電纜線尾端連接在選配器MOTOR OUT區域，從1到4按順序安裝。

    4、控制器MOTOR區域通過連接線與選配器MOTOR IN區域的接頭相連即可完成整套一拖四電主軸的安裝。最后通電，開關打開即可使用。

    長時間使用NAKANISHI電主軸需空氣冷卻，所以以上步驟安裝后還需把馬達尾端的空氣接口與選配器上對應的空氣接口通過φ4mm氣管相連，同理控制器上的空氣接口與選配器的空氣接口也要相連，這樣總氣源出來的空氣經過空氣過濾器后進到控制器內，在通過氣管，最終進到我們的主軸上，起到冷卻作用。
